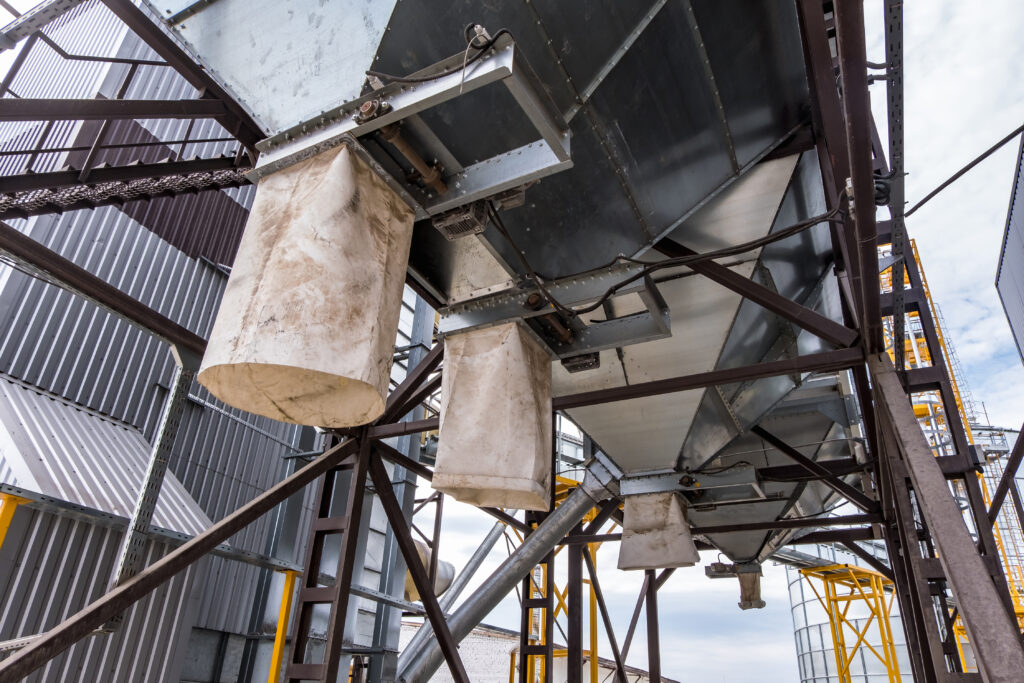

Systemy odpylania w produkcji – efektywność i bezpieczeństwo
W wielu zakładach produkcyjnych pył w powietrzu jest czymś „normalnym” – przyzwyczajamy się do lekkiej mgiełki nad linią technologiczną, do wszechobecnego kurzu na maszynach i podłodze. Problem w tym, że to, co wydaje się tylko uciążliwością, w świetle współczesnej wiedzy stanowi jedno z najpoważniejszych zagrożeń dla zdrowia pracowników, ciągłości produkcji oraz bezpieczeństwa przeciwwybuchowego.
Badania nad narażeniem na pył drzewny pokazują, że „narażenie zawodowe na pył drzewny jest silnie związane z rozwojem raka jamy nosowej i zatok przynosowych”. Podsumowanie RIVM dotyczące pyłu drzewnego wskazuje wprost: „Długotrwała ekspozycja na pył drzewny może powodować raka nosa. Może także upośledzać czynność płuc, prowadząc do duszności, oraz powodować podrażnienie oczu, nosa, płuc i skóry”. Do tego dochodzi ryzyko wybuchu pyłu – większość pyłów przemysłowych, przy odpowiednim rozdrobnieniu i stężeniu, może tworzyć mieszaninę wybuchową .
Sprawna instalacja odpylania i dobrze dobrany system odpylania to dziś nie „dodatek”, lecz kluczowy element strategii BHP, jakości i ciągłości produkcji. Poniżej znajduje się praktyczne omówienie: czym są urządzenia do odpylania, jak działają, jak je dobrać pod kątem efektywności i bezpieczeństwa oraz jak krok po kroku wdrożyć system odpylania w zakładzie.
Dlaczego pył w produkcji jest tak groźny?
Skutki zdrowotne narażenia na pyły przemysłowe
Polskie opracowania rządowe podkreślają, że pyły są jednym z podstawowych zagrożeń w środowisku pracy. Mogą powodować mechaniczne uszkodzenia błon śluzowych, pylice płuc oraz choroby nowotworowe. Skutki zdrowotne zależą m.in. od:
- Stężenia pyłu w powietrzu
- Rozmiaru i kształtu cząstek
- Składu chemicznego i mineralogicznego
- Rozpuszczalności w płynach ustrojowych
Szczególnie niebezpieczne są frakcje drobne, poniżej 7 mikrometrów, które wnikają głęboko do pęcherzyków płucnych. Dla branży drzewnej CIOP-PIB przypomina, że pyły drewna twardego (dąb, buk) mają działanie rakotwórcze. Zapylenie może być przyczyną zarówno chorób zawodowych, jak i zagrożenia pożarem oraz wybuchem.
„Pyły drewna twardego (dębu i buku) mają działanie rakotwórcze, a niektóre gatunki drewna tropikalnego oddziaływają toksycznie na organizm ludzki. (…) Zapylenie może być nie tylko przyczyną dolegliwości zdrowotnych i chorób zawodowych, lecz stwarza również warunki zagrożenia pożarem i wybuchem.”
—CIOP PIB, „Zagrożenia i ochrona przed zagrożeniami”
W przypadku wielu pyłów (drewno, metale, krzemionka) mówimy o:
- Chorobach alergicznych (astma, alergiczne nieżyty)
- Przewlekłych zapaleniach oskrzeli
- Pylicach płuc
- Nowotworach układu oddechowego
Pyły a ryzyko wybuchu i pożaru
CIOP-PIB zwraca uwagę, że większość pyłów przemysłowych (organicznych, metalicznych oraz pochodzących z produktów spożywczych) przy odpowiednim rozdrobnieniu i stężeniu w powietrzu oraz w obecności źródła zapłonu może tworzyć atmosfery palne i wybuchowe. W praktyce oznacza to, że:
- Pył mąki, cukru, węgla, drewna czy tworzyw może eksplodować
- Najbardziej niebezpieczne są miejsca gromadzenia pyłu (silosy, bunkry, filtry, cyklony)
- Źródłem zapłonu może być ogień, iskra elektryczna, iskry mechaniczne, wyładowania elektrostatyczne lub gorące powierzchnie
Norma NFPA 652 wskazuje, że około 70% pyłów może mieć potencjał wybuchowy, jeśli zostaną zawieszone w powietrzu w odpowiednim stężeniu. ATEX oraz NFPA wymagają podejścia systemowego: identyfikacji pyłów palnych, klasyfikacji stref zagrożonych oraz wdrożenia środków technicznych, w tym prawidłowo zaprojektowanych systemów odpylania.
Czym jest system odpylania i z czego się składa?
System odpylania (instalacja odpylania) to zintegrowany układ urządzeń, kanałów, odciągów i automatyki. Jego zadaniem jest przechwycenie pyłu możliwie najbliżej źródła, transport zanieczyszczonego powietrza, skuteczne odfiltrowanie oraz bezpieczne odprowadzenie oczyszczonego powietrza i zebranych zanieczyszczeń.
Typowa instalacja odpylania obejmuje:
- Odciągi miejscowe (ramiona odciągowe, kaptury, obudowy maszyn)
- Sieć kanałów transportujących zapylone powietrze
- Urządzenia do odpylania (filtry workowe, patronowe, cyklony, skrubery mokre, elektrofiltry)
- Wentylatory (najczęściej promieniowe, z regulacją wydajności)
- Układ sterowania i monitoringu (pomiar różnicy ciśnień, czujniki stężenia pyłu, napędy o regulowanej prędkości)
- Systemy bezpieczeństwa przeciwwybuchowego (panele odciążające wybuch, klapy zwrotne, odsprzęganie wybuchu, uziemienie)
Dobrze zaprojektowany system odpylania:
- Przechwytuje pył możliwie najbliżej miejsca emisji, ograniczając zapylenie ogólne hali
- Utrzymuje właściwe prędkości transportowe w kanałach, zapobiegając sedymentacji i „zasypywaniu” instalacji
- Dobiera technologię filtracji do rodzaju pyłu (suchy lub mokry, lepiący, wybuchowy, żrący)
- Pracuje energooszczędnie dzięki modulacji przepływu powietrza
- Integruje wymagania ATEX w strefach zagrożonych wybuchem
Główne typy urządzeń do odpylania i ich zastosowania
W praktyce przemysłowej stosuje się kilka głównych technologii odpylania. Wybór urządzenia do odpylania zależy od rodzaju pyłu, wymaganej skuteczności, warunków pracy oraz wymogów bezpieczeństwa.
Przegląd technologii
Na podstawie przeglądów technicznych i praktyki przemysłowej można wyróżnić główne typy urządzeń:
- Cyklony (separatory inercyjne)
- Filtry workowe (filtry tkaninowe)
- Filtry patronowe (filtry nabojowe)
- Skrubery mokre (np. skruber Venturiego, kolumny wypełnione)
- Elektrofiltry (elektrostatyczne)
- Jednostki przenośne i lokalne odciągi
Badania porównawcze efektywności kolektorów (np. w cementowni, odlewni i przemyśle chemicznym) pokazują, że odpowiednie łączenie technologii – np. cyklon i filtr workowy – pozwala podnieść łączną skuteczność odpylania z ok. 96,4% do ok. 99,7% przy akceptowalnym wzroście oporów przepływu (spadku ciśnienia) w układzie.
Tabela porównawcza urządzeń do odpylania
| Typ urządzenia do odpylania | Zakres typowych zastosowań | Zakres wielkości cząstek / typ pyłu | Typowa skuteczność | Główne zalety | Główne ograniczenia |
|---|---|---|---|---|---|
| Cyklon | Wstępna separacja w cementowniach, odlewniach, stolarni, energetyce | Średnie i grube frakcje, pyły abrazyjne | 70–95% (samodzielnie), do 99% w wersjach wysokiej sprawności | Brak elementów ruchomych, odporność na ścieranie, niskie nakłady inwestycyjne | Niska skuteczność dla bardzo drobnych pyłów, często wymaga filtra końcowego |
| Filtr workowy | Hutnictwo, cement, zboża, przemysł drzewny, chemia | Szerokie spektrum, także bardzo drobne pyły | Do 99–99,9% przy właściwym doborze materiału filtracyjnego | Bardzo wysoka skuteczność, duża elastyczność zastosowań | Wrażliwość na wilgoć i pyły lepkie, okresowa wymiana worków |
| Filtr patronowy | Spawanie, szlifowanie, cięcie laserem, farmacja, proszki drobne | Drobne i bardzo drobne pyły, najczęściej suche | Bardzo wysoka, porównywalna z filtrami workowymi | Kompaktowa zabudowa, duża powierzchnia filtracji w małej obudowie | Wrażliwość na pyły włókniste i lepkie, ograniczona odporność na wysoką temperaturę |
| Skruber mokry | Pyły lepkie i chłonne, gorące gazy, jednoczesne usuwanie gazów i pyłu | Pyły trudne do filtracji na sucho, mieszaniny pył–gaz | Wysoka, zależna od konstrukcji (np. Venturi) | Brak ryzyka wybuchu pyłu w samym skruberze, możliwość jednoczesnej absorpcji gazów | Powstawanie ścieków, konieczność uzdatniania wody, ryzyko korozji |
| Elektrofiltr | Energetyka, spalarnie, duże kotłownie | Bardzo drobne pyły, duże przepływy gazu | Bardzo wysoka dla drobnych frakcji przy stabilnych warunkach | Niskie opory przepływu, efektywność energetyczna przy dużych strumieniach | Wysokie nakłady inwestycyjne, wrażliwość na zmiany składu i temperatury spalin |
| Przenośne odciągi / małe kolektory | Stanowiska spawalnicze, szlifierskie, serwis | Emisje lokalne, małe strumienie powietrza | Wysoka w strefie działania ssawki | Mobilność, prostota, niski koszt wejścia | Ograniczony zasięg, nie rozwiązuje problemu zapylenia ogólnohalowego |
Takie zestawienie ułatwia wstępny dobór technologii. W praktyce często stosuje się układy hybrydowe, np. cyklony wysokiej sprawności jako separatory wstępne chroniące filtr workowy przed pyłem abrazyjnym i zmniejszające obciążenie filtrów.
Jak zaprojektować instalację odpylania pod kątem efektywności?
Kluczowe parametry projektowe
Efektywna instalacja odpylania to nie tylko dobry filtr, ale też poprawnie zaprojektowana sieć. Z punktu widzenia wydajności i kosztów eksploatacji kluczowe są:
- Wydajność powietrza m3/h, czyli sumaryczny przepływ ze wszystkich odciągów z marginesem na rozbudowę
- Prędkości w kanałach dobrane tak, by zapobiegać osadzaniu pyłu, ale nie generować zbędnych strat ciśnienia
- Spadek ciśnienia na filtrze, bo zbyt wysoki oznacza nadmierne zużycie energii i szybsze zużycie mediów filtracyjnych
- Stosunek strumienia powietrza do powierzchni filtracyjnej, bo zbyt wysoki prowadzi do szybkiego zapychania filtrów, a zbyt niski do przewymiarowania i wyższych kosztów inwestycyjnych
Analizy energetyczne pokazują, że wentylator i silnik odpowiadają za większość zużycia energii w systemie odpylania. Optymalizacja przepływu oraz ograniczanie oporów (kanały, kształtki, filtr) to jeden z głównych sposobów redukcji kosztów.
Monitoring i cyfryzacja systemów odpylania
Nowoczesne systemy odpylania coraz częściej wyposaża się w:
- Czujniki stężenia pyłu na wylocie
- Pomiar różnicy ciśnień na filtrach
- Czujniki przepływu i ciśnienia w kanałach
- Zdalny nadzór (HMI/SCADA, usługi chmurowe)
Inteligentny monitoring pozwala:
- Szybko wykryć uszkodzone worki lub patrony (wzrost stężenia pyłu za filtrem)
- Optymalizować cykle czyszczenia impulsowego filtrów, wydłużając ich żywotność
- Sterować prędkością obrotową wentylatorów, dopasowując wydajność do realnej potrzeby
- Ograniczać awarie zaworów, siłowników i innych elementów dzięki wczesnym alarmom
Cyfryzacja odpylania przekłada się na wyższą dostępność instalacji, mniejsze zużycie energii i łatwiejszą dokumentację na potrzeby audytów BHP i środowiskowych.
Bezpieczeństwo przeciwwybuchowe i przepisy (ATEX, NFPA, CIOP)
ATEX – wymagania europejskie
W Unii Europejskiej kwestie bezpieczeństwa w atmosferach potencjalnie wybuchowych regulują dwie podstawowe dyrektywy ATEX:
- 2014/34/UE – dla wyposażenia i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem (ATEX „equipment”)
- 1999/92/WE – dla bezpieczeństwa i zdrowia pracowników narażonych na ryzyko wybuchu (ATEX „workplace”)
W kontekście instalacji odpylania oznacza to m.in.:
- Konieczność klasyfikacji stref zagrożonych wybuchem pyłu (strefy 20/21/22)
- Dobór urządzeń do odpylania z odpowiednią kategorią ATEX
- Stosowanie środków ograniczających skutki wybuchu (panele odciążające wybuch, systemy tłumienia, odsprzęganie wybuchu w kanałach)
NFPA 652 i analiza zagrożeń pyłowych (DHA)
Norma NFPA 652 – Standard on the Fundamentals of Combustible Dust to powszechnie stosowany standard odniesienia, który określa m.in.:
- Definicję pyłu palnego
- Wymagania dotyczące identyfikacji pyłów palnych w zakładzie
- Konieczność wykonania analizy zagrożeń pyłowych (DHA)
- Zasady doboru dodatkowych norm branżowych (NFPA 61, 654, 664 itd.)
W ramach DHA identyfikuje się:
- Obszary, w których może powstać atmosfera wybuchowa
- Potencjalne źródła zapłonu
- Drogi propagacji wybuchu (np. przez kanały odpylania)
- Istniejące środki ochrony oraz brakujące zabezpieczenia (panele, klapy zwrotne, systemy tłumienia)
Choć NFPA jest standardem amerykańskim, jego podejście bywa stosowane globalnie jako dobra praktyka inżynierska, także przy projektowaniu instalacji odpylania w Europie.
Polskie materiały i zalecenia (CIOP)
CIOP-PIB w materiałach dotyczących przemysłu drzewnego i pyłów palnych podkreśla, że:
- Pył drzewny jest tym groźniejszy wybuchowo, im drobniejsza frakcja (wolniej opada lub nie opada)
- Najbardziej zagrożone są zbiorniki odpadów, filtry i inne miejsca gromadzenia pyłu
- Źródłem zapłonu mogą być iskry mechaniczne, wyładowania elektrostatyczne oraz gorące powierzchnie
W praktyce oznacza to konieczność:
- Uziemiania i wyrównywania potencjałów elementów instalacji
- Stosowania klap zwrotnych i urządzeń odsprzęgających wybuch pomiędzy filtrem a halą
- Regularnego usuwania nawisów pyłu w silosach, bunkrach i filtrach, aby zapobiegać tworzeniu „mostów” i nagłym osunięciom
- Utrzymywania wysokiego standardu sprzątania i czystości
Modernizacja systemu odpylania w zakładzie meblarskim
Poniższa historia oparta jest na typowym scenariuszu z polskich zakładów obróbki drewna.
Punkt wyjścia. Średniej wielkości fabryka mebli z Mazowsza korzystała z rozproszonej instalacji odciągów przy każdej maszynie. System powstawał latami bez jednego projektu. Skutki obejmowały:
- Widoczną mgiełkę pyłu w hali szlifierni
- Częste awarie wentylatorów i zapychanie kanałów
- Wyniki pomiarów pyłu zbliżone do wartości NDS dla pyłu drzewnego
- Uwagi z inspekcji pracy dotyczące ryzyka wybuchu w silosie odpadów
Decyzja o inwestycji. Po audycie BHP i konsultacji z inżynierem procesowym zarząd zdecydował o budowie centralnego systemu odpylania z filtrem workowym w wykonaniu ATEX, separatorem wstępnym (cyklonem) oraz nową siecią kanałów. W ramach projektu wykonano analizę zagrożeń pyłowych (zgodnie z logiką DHA z NFPA 652), przeanalizowano właściwości pyłu i zaprojektowano nowe kaptury odciągowe przy szlifierkach i piłach.
Nowy system obejmował:
- Centralny filtr workowy o skuteczności powyżej 99%, z automatycznym czyszczeniem impulsowym
- Cyklon wysokiej sprawności jako separator wstępny, zmniejszający obciążenie filtrów i zużycie worków
- Oznakowanie stref zagrożonych wybuchem oraz zastosowanie paneli odciążających wybuch i klap odsprzęgających
- Wentylator z falownikiem dopasowujący wydajność do aktualnego obciążenia linii
- Monitoring różnicy ciśnień i stężenia pyłu za filtrem
Efekty po roku eksploatacji (opisowo, bez liczb):
- Mierzalny spadek stężeń pyłu w hali, z bezpiecznym marginesem względem NDS
- Eliminacja problemu zapychania starych kanałów dzięki stabilnym prędkościom transportowym
- Zdecydowane ograniczenie ręcznego sprzątania pyłu
- Poprawa komfortu pracy i mniej skarg na podrażnienia oczu oraz dróg oddechowych
- Pozytywne wyniki kontroli BHP, bez zastrzeżeń dotyczących ryzyka wybuchu w systemie odpylania
Kluczowe okazało się nie tylko wdrożenie systemu, ale też powiązanie go z procedurami przeglądów, sprzątania, szkoleń oraz aktualizacji analizy zagrożeń.
Jak krok po kroku wdrożyć nowy system odpylania w zakładzie?
- Inwentaryzacja i mapowanie źródeł pyłu, zidentyfikuj procesy generujące pył (cięcie, szlifowanie, przesypywanie, mieszanie, suszenie) oraz zbierz dostępne wyniki pomiarów środowiska pracy (pyły całkowite, respirabilne)
- Ocena zagrożeń i klasyfikacja stref, sprawdź palność lub wybuchowość pyłu, a jeśli brakuje danych, zleć badania, następnie wyznacz strefy 20/21/22 (wg ATEX) w filtrach, cyklonach, silosach, kanałach i w okolicach wysypów
- Koncepcja technologiczna, zdecyduj, czy wdrażasz centralny system odpylania, czy kilka mniejszych linii, dobierz urządzenia do odpylania i zaprojektuj odciągi miejscowe tak, aby przechwycić pył możliwie najbliżej źródła
- Projekt wykonawczy i dobór komponentów, dobierz przekroje kanałów i prędkości przepływu, zaprojektuj układ filtrów z uwzględnieniem stosunku strumienia do powierzchni filtracyjnej i serwisowalności oraz uwzględnij wymagania ATEX dla elementów pracujących w strefach
- Montaż, odbiory i walidacja, przeprowadź montaż z nadzorem, wykonaj odbiory i pomiary oraz zaktualizuj dokumentację BHP (DHA, ocena ryzyka, instrukcje stanowiskowe)
- Eksploatacja i doskonalenie, ustal harmonogram przeglądów i czyszczeń, monitoruj parametry pracy i aktualizuj nastawy po zmianach procesu
Najczęstsze błędy przy eksploatacji instalacji odpylania
W wielu zakładach, nawet z nowoczesnymi systemami, powtarza się kilka typowych błędów:
- Wyłączanie części odciągów „żeby było ciszej” lub „żeby zaoszczędzić energię”, co powoduje lokalne chmury pyłu i zaburza bilans przepływów
- Brak regularnego serwisu filtrów, co zwiększa spadek ciśnienia, koszty energii i ryzyko uszkodzeń worków lub patronów
- Zmiany procesu bez modyfikacji instalacji, np. nowa maszyna generuje drobniejszy lub bardziej lepki pył
- Ignorowanie zaleceń ATEX, np. brak uziemień, niesprawne panele odciążające wybuch lub zablokowane klapy zwrotne
- Niewystarczający standard sprzątania, skutkujący nagromadzeniami pyłu na konstrukcjach i wyposażeniu
Dobrą praktyką jest okresowy audyt instalacji odpylania przez zewnętrznego eksperta. Warto go przeprowadzać zwłaszcza przy zmianach w produkcji lub rozbudowie zakładu.
FAQ – Najczęściej zadawane pytania
Jak często trzeba wymieniać filtry w systemie odpylania?
Nie ma jednej uniwersalnej częstotliwości. Zależy ona od rodzaju pyłu (wielkość cząstek, lepkość, higroskopijność), obciążenia filtrów, jakości separacji wstępnej oraz warunków pracy (wilgotność, temperatura). W praktyce wymianę planuje się na podstawie stabilnego wzrostu różnicy ciśnień mimo prawidłowego czyszczenia, wzrostu zużycia energii wentylatora oraz sygnałów z monitoringu stężenia pyłu za filtrem.
Czy lepsza jest jedna duża instalacja odpylania, czy kilka mniejszych?
To zależy od układu zakładu. Centralny system odpylania bywa bardziej energooszczędny przy dużych przepływach i ułatwia kontrolę jakości powietrza w całej hali. Kilka mniejszych systemów może być optymalne w rozproszonych obiektach, przy różnych rodzajach pyłu (np. procesy suche i mokre) lub gdy chcemy ograniczyć skutki ewentualnego wybuchu do mniejszej części instalacji.
Jak dobrać typ urządzenia do odpylania do konkretnego procesu?
Najpierw odpowiedz na pytania: czy pył jest palny lub wybuchowy, lepki, higroskopijny albo włóknisty, jaki jest dominujący zakres wielkości cząstek oraz jaka jest temperatura i wilgotność gazów. Sprawdź też, czy jednocześnie trzeba usuwać gazy, np. opary chemiczne. Dla suchego drobnego pyłu metalicznego lub drzewnego zwykle stosuje się filtr workowy albo patronowy, często z cyklonem jako separatorem wstępnym, a dla pyłów lepkich i chłonnych warto rozważyć skruber mokry.
Jak często trzeba robić pomiary stężenia pyłu w środowisku pracy?
Częstotliwość pomiarów określają przepisy BHP oraz wyniki oceny ryzyka. Po uruchomieniu nowej instalacji odpylania wykonuje się pomiary odbiorcze. Przy stabilnym procesie i braku zmian wykonuje się pomiary okresowe zgodnie z wymaganiami prawnymi, a przy istotnych zmianach procesu lub modernizacji – pomiary weryfikacyjne.
Co z pyłami wilgotnymi lub skłonnymi do zbrylania?
Pyły wilgotne i lepkie są trudniejsze w filtracji na sucho, bo mogą zbrylać się i blokować media filtracyjne. Rozwiązaniem może być zastosowanie skruberów mokrych, podgrzewanie strumienia gazów przed filtracją, dobór mediów filtracyjnych o powłokach ograniczających przywieranie oraz utrzymanie właściwych prędkości w kanałach i częstsze przeglądy.
Podsumowanie – jak podejść strategicznie do systemów odpylania?
Sprawny system odpylania to element krytycznej infrastruktury zakładu, podobnie jak zasilanie elektryczne czy systemy bezpieczeństwa. Najważniejsze jest oparcie się na rzetelnej wiedzy o szkodliwości i wybuchowości pyłów (materiały CIOP-PIB, RIVM, normy NFPA), a także podejście kompleksowe: od inwentaryzacji źródeł pyłu, przez projekt i dobór urządzeń, po monitoring oraz serwis. Kluczowa jest też integracja z wymaganiami ATEX: klasyfikacja stref, odpowiednie wykonanie urządzeń i środki ograniczania skutków wybuchu. Warto traktować instalację odpylania jako system „żywy”, który zmienia się wraz z procesem i wymaga regularnej aktualizacji nastaw oraz oceny ryzyka.
Inwestycja w dobrze zaprojektowaną instalację odpylania zwraca się nie tylko w postaci mniejszych kosztów energii i serwisu, lecz przede wszystkim dzięki mniejszej absencji chorobowej, niższemu ryzyku pożarowo-wybuchowemu oraz lepszej reputacji pracodawcy.
